填料塔的結構組成



填料塔是指流體阻力低的工藝，適用于氣體處理量***、液體處理量小的工藝。液體沿著填料表面從上到下流動，氣體和液體逆流或平行流動，這取決于具體的反應。填料塔內液體量少。無論是氣相還是液相，塔內的流型都接近活塞流。如果反應過程中產生固相，則不適合使用填料塔。填料塔以填料作為氣液接觸和傳質的基本部件。液體在填料表面以膜的形式從上到下流動，氣體與液體以連續相從下到上流動。兩相組分濃度和溫度沿塔連續變化。填料塔屬于微分接觸式氣液傳質設備。

填料是以塔內填料作為氣液相間接觸元件的傳質設備。

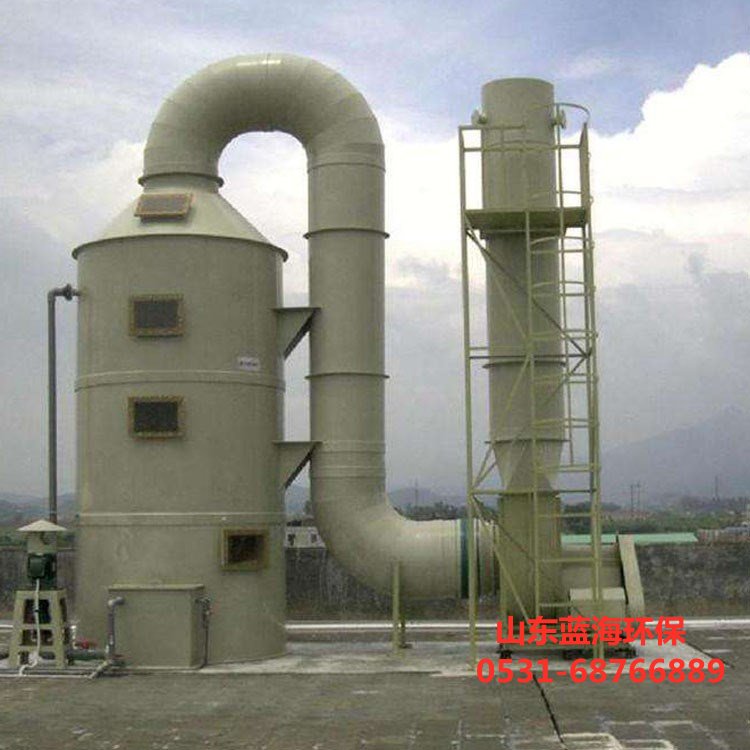

填料塔的塔體為立式圓筒，底部安裝填料支撐板。填料以隨機堆或整體砌的形式放置在支撐板上，填料上方安裝有填料壓板，防止被上升氣流吹動。液體通過液體分配器從塔***噴到填料上，并沿填料表面向下流動。氣體從塔底送出，由氣體分配裝置分配(小直徑塔一般不設氣體分配裝置)，與液體逆流連續通過填料層間隙，氣液在填料表面緊密接觸進行傳質。填料塔屬于連續接觸式氣液傳質設備，兩相組成沿塔連續變化。在正常操作條件下，氣相是連續相，液相是分散相。

當液體沿填料層向下流動時，趨向于向塔壁集中，使塔壁附近的液體流量逐漸增***。這種現象稱為壁流。壁流效應導致填料層內氣相和液相分布不均勻，降低了傳質效率。因此，當比較包裝層時，有必要將它們分開，并且在中間布置再分配裝置。液體再分配裝置包括液體收集器和液體再分配器。從上填料流下的液體由液體收集器收集，送到液體再分布器，再分布后噴灑在下填料上。填料塔具有生產能力***、分離效率高、壓降小、持液率小、操作靈活性***等***點。填料塔也有一些缺點，比如填料成本；當液體負荷較小時，填料表面不能有效潤濕，降低了傳質效率。不能直接用于有懸浮物或易聚合的物料；不適用于側進料、出料等復雜的精餾。
