pp填料塔工藝原理

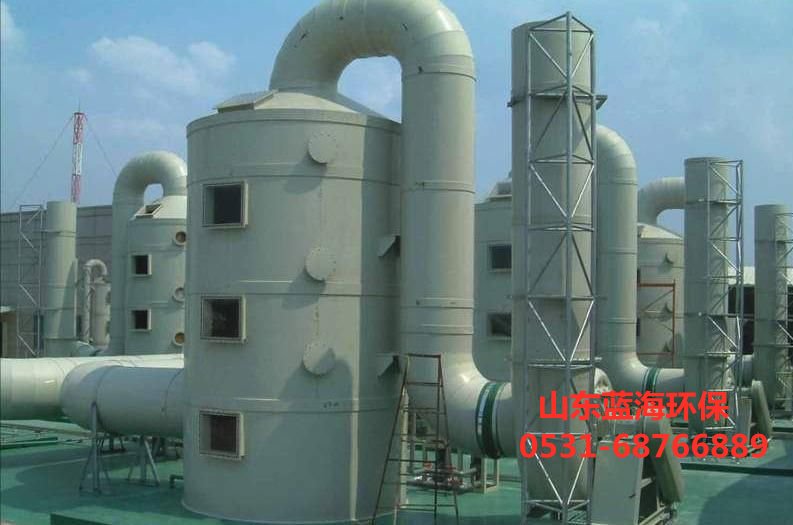

pp填料塔是以塔內填料作為氣液相間接觸元件的傳質設備。pp填料塔結構示意圖為底部安裝填料支撐板的立式圓筒，填料雜亂地放置在支撐板上。

填料上方安裝有填料壓板，以防止上升氣流吹動填料。液體通過液體分配器從塔***噴到填料上，并沿填料表面向下流動。氣體從塔的底部進料，由氣體分配裝置分配，并與液體逆流地連續通過填料層的間隙。在填料表面，氣體和液體緊密接觸進行傳質。

pp填料塔屬于連續接觸氣液傳質設備。兩相的組成沿塔高連續變化。在正常操作條件下，氣相是連續相，液相是分散相。

當液體沿填料層向下流動時，趨于逐漸向塔壁集中，使得塔壁附近的液體流量逐漸增***。這種現象稱為壁流。壁流效應導致填料層內氣液兩相分布不均勻，降低了傳質效率。

因此，當填料層較高時，需要用中間的重新分配裝置對其進行分段。液體再分配裝置包括液體收集器和液體再分配器。從上填料流下的液體由液體收集器收集，送到液體再分布器，再分布后噴灑在下填料上。
