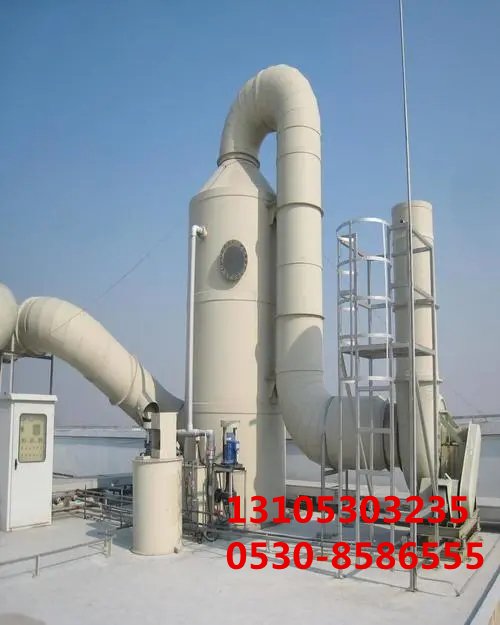

塑料填料塔的組成部分及其作用





塑料填料塔是一種廣泛應用于化工、石油加工、氣體處理等***域的重要設備，它通過填充材料來提供***的氣液接觸面積，以促進傳質和傳熱過程。本文旨在詳細介紹塑料填料塔的各個組成部分及其相應的作用，以便讀者能夠對這一設備的構造和功能有一個全面而深入的了解。



一、 塔體結構

   - 塔殼：通常由耐腐蝕的塑料材質制成，是整個填料塔的骨架，用于容納填料和其他內部構件。

   - 塔***：設有進料口，允許待處理的液體或氣體進入塔內。

   - 塔底：設有出料口，用于收集經過處理后的液體或氣體產品。

二、 填料層

   - 填料：填料是塑料填料塔的核心部分，可以是隨機填料或結構化填料，其主要作用是為氣液兩相提供盡可能***的接觸面積，以促進質量傳遞。

   - 填料支撐：位于填料層的底部，用于支撐填料的重量并允許液體和氣體通過。

   - 填料限制器：位于填料層的***部，防止填料移動或流失，并確保氣液分布均勻。



三、 分配系統

   - 液體分配器：位于塔***，負責將進料液體均勻分布在填料層上，以確保高效的傳質效率。

   - 氣體分配器：通常位于塔底，用于均勻分配進入塔內的氣體，保證氣流的均勻性。



四、 內部構件

   - 塔盤：在一些設計中，塔內會設置塔盤來進一步增加氣液接觸面積，提高分離效率。

   - 捕霧器：位于塔***出口處，用于捕捉隨氣體流出的液滴，減少液體損失并保護下游設備。



五、 輔助系統

   - 人孔：便于維護人員進入塔內進行檢修和填料更換。

   - 儀表接口：用于安裝溫度、壓力等監測儀表，實時監控塔內的操作狀況。



六、 塔底設計

   - 塔底通常設計有收集槽，用于收集處理后的液體，并通過管道排出。

   - 在需要時，塔底還可能配備再沸器或加熱元件，用于調節塔內的溫度。



七、 安全裝置

   - 安全閥：用于防止塔內壓力過高，確保操作安全。

   - 爆破片：在極端情況下，作為***后的安全措施，防止塔體因壓力過***而發生爆炸。



結論：

塑料填料塔是一個復雜的工程設備，其高效運行依賴于各個組成部分的協同工作。從塔體的耐腐蝕性到填料層的***化設計，再到分配系統的***控制，每一個環節都至關重要。通過對這些組成部分及其作用的深入了解，可以更***地理解塑料填料塔的工作原理，從而在實際的工業應用中實現更***的操作性能和經濟效益。
